Hercules e SuperHercules



Per poter soddisfare le più svariate esigenze di altezza, in modo particolare là dove le travi di fondazione presentano spessori superiori a cm.70 , sono stati realizzati Hercules e SuperHercules, casseri a perdere in plastica riciclata per la realizzazione di vespai aerati, con i quali si possono raggiungere le seguenti altezze:

- Hercules 75-80-85-90-95-100

- SuperHercules 105-110-115-120-125-13

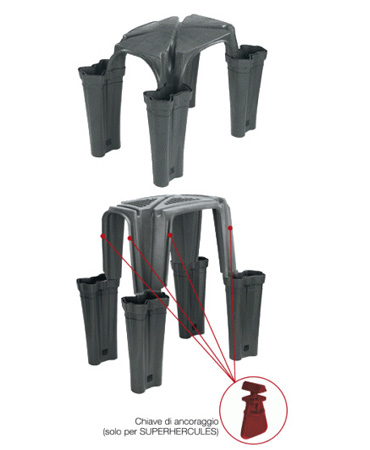

Hercules e SuperHercules usano il medesimo elemento gamba, di altezza variabile avente una forma a 8 per garantire maggiore stabilità, ed un elemento base che nel caso di Hercules ha un'altezza di cm 25 mentre per SuperHercules un'altezza di cm 55.

Sulla parte superiore della Gamba così pure sulla superficie della Base sono presenti degli indicatori (frecce) i quali, durante la fase di posa, devono essere sempre rivolti verso l’angolo di partenza.

Il particolare sistema d’incastro tra Gamba e Base consente velocità di posa e garantisce ad Hercules e SuperHercules saldezza e robustezza durante la fase di getto.


hercules







Modello
C. C.
Dimensioni
Imballo
HER 75
0,070
50x75x75h.
pz.90
HER 80
0,072
50x75x80h.
pz.90
HER 85
0,074
50x75x85h.
pz.90
HER 90
0,076
50x75x90h.
pz.90
HER 95
0,078
50x75x95h.
pz.90
HER 100
0,080
50x75x100h.
pz.90
C. C. Consumo di calcestruzzo a riempimento m³/m²
Modello
C. C.
Dimensioni
Imballo
SUPERHER 105
0,140
50x75x105h.
pz.90
SUPERHER 110
0,141
50x75x110h.
pz.90
SUPERHER 115
0,143
50x75x115h.
pz.90
SUPERHER 120
0,145
50x75x120h.
pz.90
SUPERHER 125
0,146
50x75x125h.
pz.90
SUPERHER 130
0,148
50x75x130h.
pz.90
C. C. Consumo di calcestruzzo a riempimento m³/m²





SCHEMA SOVRACCARICO UTILE SULLA SOLETTA


S. C.
S. S.
HERCULES 75-80-85-90-95-100
SUPERHERCULES 105-110-115-120-125-130
Portata del terreno
(Kg/cm²)
0,6
0,8
1,00
1,20
1,50
2,00
7 cm 3 cm 800 1200 1600 2000 2000 2000
10 cm 3 cm 900 1400 1900 2000 2000 2000
15 cm 3 cm 1900 2000 2000 2000 2000 2000
10 cm 8 cm 800 1200 1700 2100 2900 4000
15 cm 8 cm 1700 2500 3400 4500 5500 7000
20 cm 8 cm 3000 4300 5500 7000 7000 7000
SOTTOFONDO CON CSL R.c.K. ≥ 200 RETE Ø6 10x10
S.C. Spessore sottofondo calcestruzzo R.c.K. 150
S.S. Spessore soletta in cm, R.c.K. ≥ 250, rete elettrosaldata Ø6 20x20, FeB44K


A richiesta si fornirà una relazione di calcolo per il sovraccarico commissionato, resta a carico del Responsabile Tecnico dei Lavori la certificazione della portata massima del terreno e delle caratteristiche dei materiale impiegati nello specifico cantiere.



hercules


Documentazione tecnica Hercules e SuperHercules
