Granchio

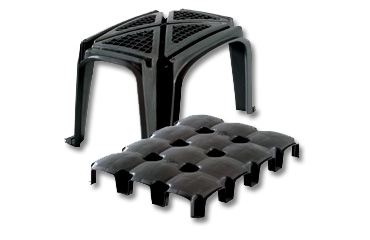

Granchio è un cassero a perdere in polipropilene riciclato adatto, in alternativa ai sistemi tradizionali, alla realizzazione di vespai aerati sia nelle nuove costruzioni, sia nelle ristrutturazioni.
In accordo con la raccomandazione della Commissione della Comunità Europea del 21/02/90, nei vespai realizzati con il cassero a perdere Granchio si ottiene, mediante il posizionamento di appositi fori di areazione, contrapposti ed a quote diverse, l'eliminazione della concentrazione di gas RADON proveniente dal terreno.

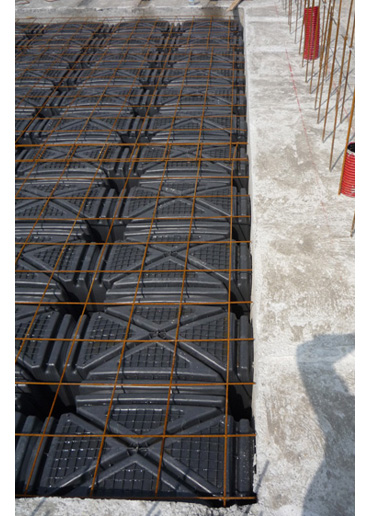

Il Granchio, essendo un cassero a perdere autoportante, è progettato per sopportare il peso degli operatori, dell’armatura e del calcestruzzo durante il getto.
Il sovraccarico utile varia in funzione degli spessori della soletta e del magro sottostante.

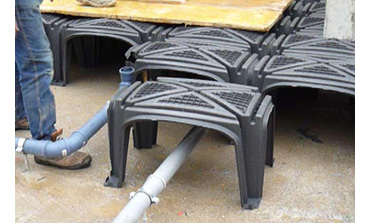

Il Granchio è dotato di un sistema di collegamento ad incastro che consente una posa facile e veloce inoltre, la sua forma cava permette di posizionare, in ogni direzione, tubazioni, condutture e cavi.

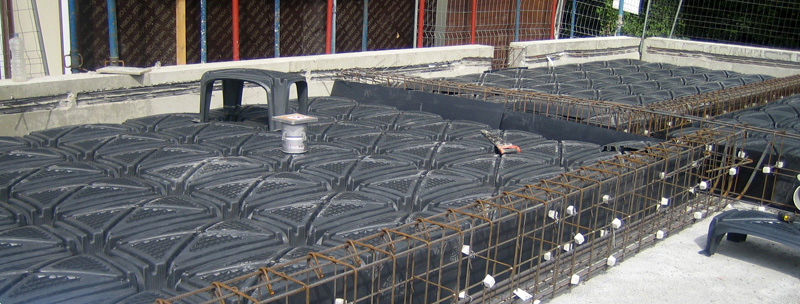

Un accessorio utile da utilizzarsi con il Granchio è il profilo perimetrale, in alternativa al tradizionale cassero in legno, che consente, in un'unica fase di getto, di realizzare sia le travi di fondazioni sia il vespaio.
Gli elementi, ermeticamente componibili, realizzano pilastrini impermeabili alla risalita dell'umidità.


DATI TECNICI

Modello C. C. Dimensioni Imballo
GRA   5 0,009 60x80x5h. pz.200=m²90
GRA 10 0,015 60x80x10h. pz.160=m²72
GRA 15 0,030 50x75x15h. pz.100=m²37,5
GRA 20 0,035 50x75x20h. pz.100=m²37,5
GRA 25 0,040 50x75x25h. pz.90=m²33,75
GRA 30 0,045 50x75x30h. pz.90=m²33,75
GRA 35 0,055 50x75x35h. pz.100=m²37,5
GRA 40 0,050 50x75x40h. pz.100=m²37,5
GRA 45 0,062 50x75x45h. pz.100=m²37,5
GRA 50 0,065 50x75x50h. pz.90=m²33,75
GRA 55 0,070 50x75x55h. pz.90=m²33,75
GRA 60 0,085 50x75x60h. pz.70=m²26,25
GRA 65 0,090 50x75x65h. pz.70=m²26,25
GRA 70 0,095 50x75x70h. pz.70=m²26,25
C. C. Consumo di calcestruzzo a riempimento m³/m²


granchio

granchio

granchio






SCHEMA SOVRACCARICO UTILE SULLA SOLETTA


S. C.
S. S.
 GRA 5-10-15-20-25-30-35
40-45-50-55-60

Portata del terreno
(Kg/cm²)

0,6
0,8
1,00
1,20
1,50
2,00
5 cm 3 cm 450 700 1000 1300 1800 2000
10 cm 3 cm 1200 1800 2000 2000 2000 2000
15 cm 3 cm 2000 2000 2000 2000 2000 2000
10 cm 8 cm 1100 1700 2300 2900 3800 5400
15 cm 8 cm 2200 3200 4200 5200 6700 9300
20 cm 8 cm 3600 5200 6700 8300 10000 10000
SOTTOFONDO CON RETE Ø6 10x10
S.C. Spessore sottofondo calcestruzzo R.c.K. 150
S.S. Spessore soletta in cm, R.c.K. ≥ 250, rete elettrosaldata Ø6 20x20, FeB44K




S. C.
S. S.
GRA 65-70
Portata del terreno
(Kg/cm²)
0,6
0,8
1,00
1,20
1,50
2,00
5 cm 3 cm 200 400 600 850 1200 1700
10 cm 3 cm 900 1400 1900 2000 2000 2000
15 cm 3 cm 1900 2000 2000 2000 2000 2000
10 cm 8 cm 800 1200 1700 2100 2900 4000
15 cm 8 cm 1700 2500 3400 4500 5500 7500
20 cm 8 cm 3000 4300 5500 7000 8900 10000
SOTTOFONDO CON RETE Ø6 10x10


A richiesta si fornirà una relazione di calcolo per il sovraccarico commissionato, resta a carico del Responsabile Tecnico dei Lavori la certificazione della portata massima del terreno e delle caratteristiche dei materiale impiegati nello specifico cantiere.



granchio


Documentazione tecnica Granchio
